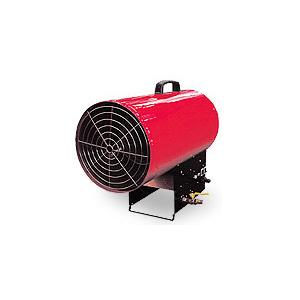

Тепловая пушка ТАГ-50 предназначена для обогрева производственных и складских помещений, строительных объектов, мастерских, спортивных, выставочных и торговых залов, сооружений агропромышленного комплекса, теплиц, ангаров.
Тепловые пушки работают по принципу распределения нагретого воздуха в помещении с помощью теплового вентилятора.
Устройство и работа
Тепловая пушка ТАГ-50 состоит из корпуса, камеры сгорания, дутьевой газовой горелки, электродвигателя с вентилятором, блока розжига, усилителя с автоматической системой розжига и аварийной сигнализации, клапанов блока розжига и горелки, регулятора давления со шлангом, панели управления розжигом.
Воздухонагреватель имеет два режима работы:
режим вентилятора;
режим нагрева воздуха.
При удержании кнопки «Запальная горелка» в нажатом положении открывается клапан подачи газа на фитиль блока розжига. Возгорание пламени фитиля производится нажатием кнопки «Запальная горелка» с периодичностью не чаще, чем 1 секунда. При этом происходит высоковольтный разряд между электродом розжига и корпусом запальной горелки.
Конструкция запальной горелки обеспечивает форму распределения газовоздушной смеси и, соответственно, форму пламени с тремя направлениями: в сторону высоковольтного электрода, термопары и дутьевой газовой горелки. Постепенно возрастающее напряжение с термопары при ее нагреве пламенем запальной горелки подается на блок усилителя и при достижении порога срабатывания включается клапан дутьевой горелки.
Топливо подается через электромагнитный клапан и сопло в горелку. Образующаяся топливовоздушная смесь возгорается от пламени запальной горелки.
Тепловая пушка ТАГ-50 может работать в автоматическом режиме от наружного термостата. При достижении необходимой температуры в обогреваемом помещении, термостат выключит вентилятор и дутьевую горелку. При этом запальная горелка будет продолжать гореть в дежурном режиме. Тепловая пушка возобновит работу при понижении температуры в помещении ниже установленной на термостате.
При возникновении аварийной ситуации (отказ вентилятора, необоснованное повышение температуры в камере сгорания и т. д.) датчик-реле температуры отключает горелку. Горелка отключается также при затухании пламени, при прекращении подачи топлива и электроэнергии, засорении сопла и т. д. При всех перечисленных ситуациях происходит отключение клапанов запальной и основной горелки и включается звуковая и световая аварийная сигнализация.
Технические характеристики тепловой пушки
Теплопроизводительность, не менее, (+10%,-5%),ккал/ч (кВт/ч)
– основной горелки
– запальной горелки |
50000 (58,0)
не регламентируется |
| Производительность по воздуху, не менее, м3/ч | 1800 |
| Температура нагрева воздуха выше температуры окружающей среды, не менее, °С | 80 |
| Топливо | пропан технический марки ПТ ГОСТ 20448-90, смесь пропана-бутана технических марки СПБТ ГОСТ 20448-90, пропан автомобильный ПА ГОСТ 27578-87, природный газ ГОСТ 5542-87 |
Диаметр сопла основной горелки, мм – пропан, пропан-бутан
– природный газ |
1,2
1,7 |
| Номинальное входное давление, ±10%, кПа (бар) | 150 (1,47) |
Расход топлива не более, в час – пропан, пропан-бутан
– природный газ |
3,0 кг
4,5 м3 |
| Параметры электрической сети, В/Гц | ~220/50 |
| Потребляемая мощность не более, Вт | 250 |
| Ветроустойчивость горелки | повышенная |
| Климатическое исполнение нагревателя | УХЛ 3 ГОСТ 15150-69 |
| Режим работы аппарата | продолжительный |
| Давление в камере сгорания | атмосферное |
| Максимальное содержание оксида углерода (СО) в продуктах сгорания, не более, ppm | 100 |
| Габаритные размеры не более, мм | 670x375x535 |
| Масса не более, кг | 25 |
Параметры используемых топлив
Пропан технический марки ПТ , смесь пропана-бутана технических марки СПБТ ГОСТ 20448-90, пропан автомобильный ПА ГОСТ 27578-87:
- низшая теплота сгорания — не менее 22000 ккал/м3;
- взрывоопасная смесь образуется при концентрации паров от 2,1 до 9,5% (по объему) при 1 атм. и температуре 15—200°С;
- температура самовоспламенения при давлении 1 атм. составляет 4660°С;
- предельно допустимая концентрация в воздухе рабочей зоны (в пересчете на углерод) 300 мг/м3;
Газ горючий природный ГОСТ 5542-87:
- низшая теплота сгорания — не менее 7600 ккал/м3;
- взрывоопасная смесь образуется при концентрации паров от 5 до 15% (по объему) при 1 атм. и температуре 15—200°С;
- предельно допустимая концентрация в воздухе рабочей зоны 300 мг/м3.
